Descripción
Descripción

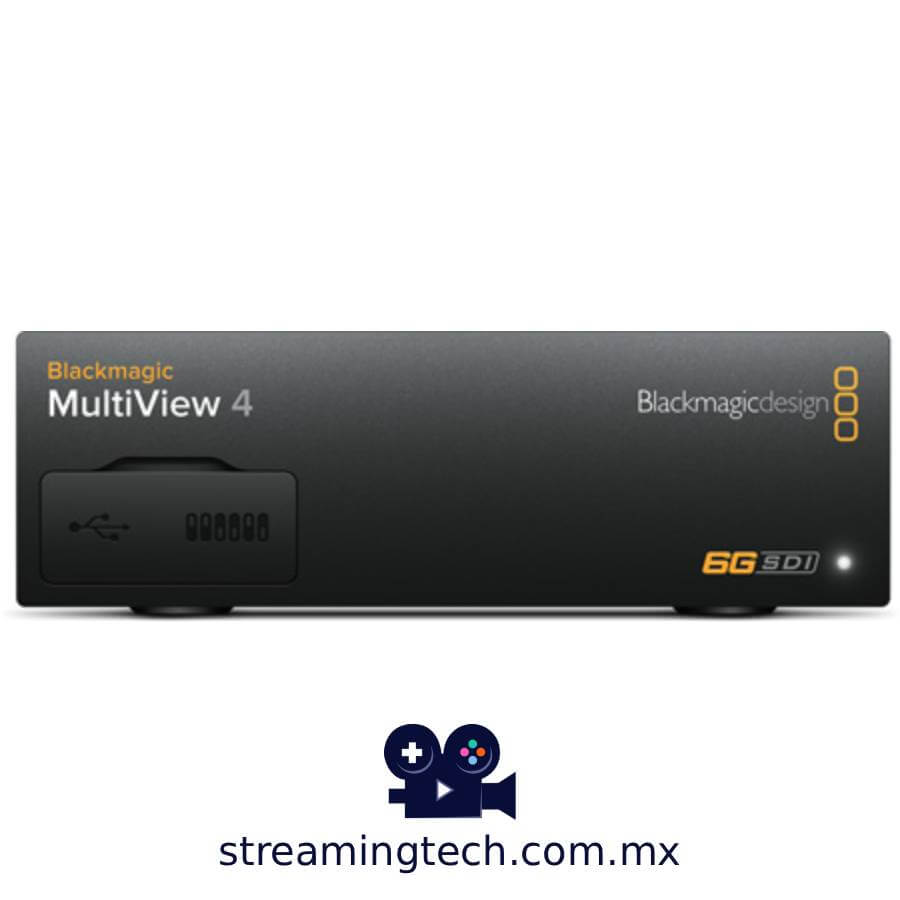

Este modelo brinda la posibilidad de supervisar cuatro fuentes SDI independientes en una misma pantalla. Las cuatro entradas SDI 6G con resincronización integrada facilitan la monitorización simultánea de contenidos en cualquier definición y frecuencia de imagen. Por otra parte, este dispositivo es capaz de transmitir señales en formato HD 1080 o UHD 2160p, de manera que es compatible con televisores y monitores HD o UHD. Estos últimos permiten aprovechar al máximo la resolución adicional, a fin de visualizar imágenes de 1920 x 1080 pixeles en cada ventana con una nitidez extraordinaria. Cabe señalar además que este dispositivo incluye vúmetros digitales, rótulos personalizados y un sinfín de prestaciones adicionales.
Conexiones
Entradas de video SDI
4 x SD/HD/6G de 10 bits.
Salidas de video SDI
4 x derivadas, 1 x HD/UHD
Velocidades de transmisión SDI
270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s.
Salidas SDI para visualización simultánea
1 x HD de 10 bits, 1 x 6G de 10 bits.
Salidas HDMI para visualización simultánea
1 x HDMI con conector tipo A. Reconoce los datos identificatorios del monitor (EDID).
Resincronización SDI
Ajuste automático SD/HD/6G en todas las salidas SDI.
Sincronismos compatibles
Ninguno
Definiciones compatibles
Detección automática de señales SD/HD/6G. Visualización simultánea de señales SD, HD y 4K.
Actualizaciones
Conexión USB 2.0 de alta velocidad (480 Mb/s) o mediante una red Ethernet.
Configuración
Ethernet RJ45 o USB 2.0 para actualizar el sistema operativo interno o configurar la dirección IP.
Formatos compatibles
Estándares SD
NTSC 525i59.94, PAL 625i50
HD Video Standards
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Estándares 2K
DCI 2K 23.98p, DCI 2K 24p, DCI 2K 25p2K 23.98PsF, 2K 24PsF, 2K 25PsF
Estándares UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
Estándares 4K
DCI 4K 24p
Formatos de transmisión HD (SDI/HDMI)
1080i50, 1080i59.94
Formatos de transmisión UHD (SDI/HDMI)
2160p25, 2160p29.97
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M‑B, ITU‑R BT.656 e ITU‑R BT.601.
Indicadores de volumen
Vúmetros en cada ventana.
Distribución de fuentes
No disponible
Muestreo de video SDI
4:2:2
Muestreo de audio SDI
Frecuencia de muestreo televisiva estándar para televisión de 48 kHz y 24 bits.
Precisión cromática SDI
4:2:2 de 10 bits.
Espacios cromáticos SDI
YUV
Ajuste automático SDI
Selección automática SD/HD/6G en cada entrada para procesar distintos formatos televisivos independientemente.
Metadatos SDI
Identificación de la carga útil según la norma SMPTE 352M.
Control
Panel de control integrado
No disponible. Compatible con el panel inteligente para conversores Teranex Mini, que incluye una pantalla a color de 2.2 pulgadas con diferentes menús.
Panel de control externo
No disponible
Pantalla
Panel opcional con pantalla LCD de 2.2 pulgadas para ver los menús de opciones.
Soporte informático
Programa de control
MultiView para sistemas operativos Windows® y Mac®.
Actualización del sistema operativo interno
Mediante la aplicación incluida.
Sistemas operativos
Mac 10.15 Catalina,
Mac 11.1 Big Sur o posterior
Windows 10 de 64 bits.
Requisitos energéticos
Alimentación
Cable IEC (no incluido). Entrada para corriente alterna de 100-240 V.
Protección contra cortes de energía
La configuración se mantiene y se restablece de inmediato al encender nuevamente el dispositivo.
Alimentación por red Ethernet
Tecnología PoE+ con conexión de 48 V para corriente continua
Consumo
16 W
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento
–20 °C a 45 °C (–4 °F a 113 °F)
Humedad relativa
0 % a 90 % sin condensación
Artículos incluidos
Blackmagic MultiView 4
Sobre de bienvenida con código QR para descargar el software.
Garantía
3 año de garantía limitada otorgada por el fabricante.
