Descripción
Descripción

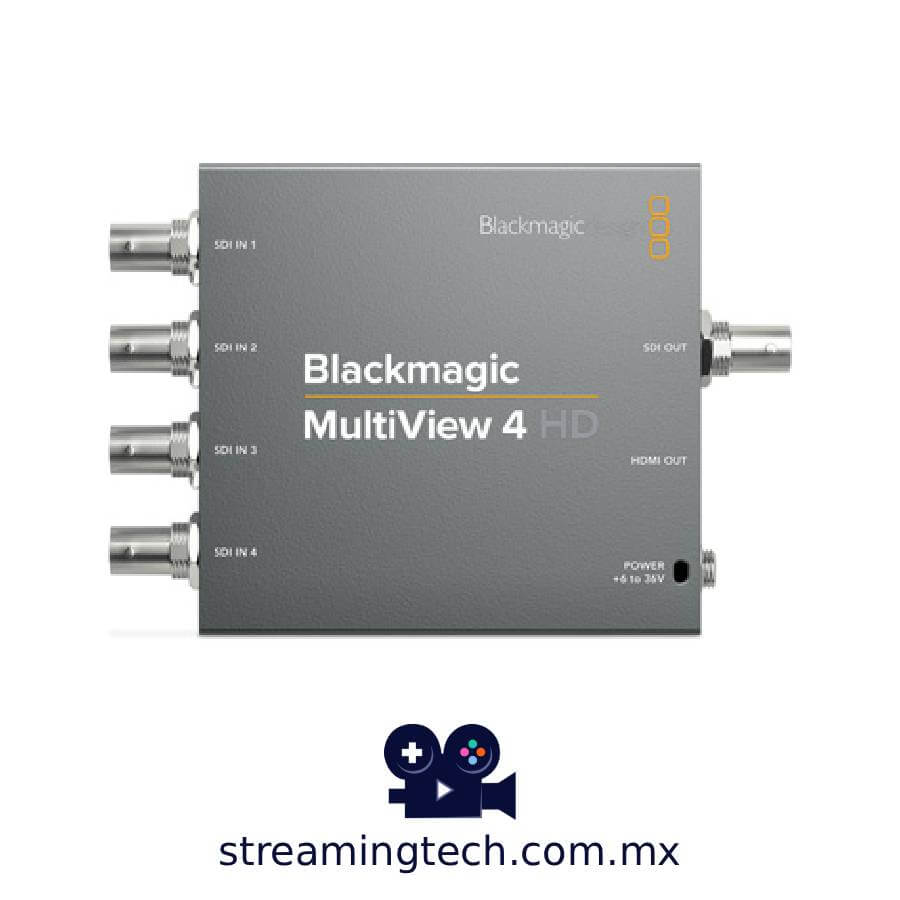

Este modelo brinda la posibilidad de supervisar cuatro fuentes SDI distintas en una misma pantalla. De esta forma, es posible monitorizar simultáneamente contenidos audiovisuales en SD o HD con diferentes frecuencias de imagen. Cada ventana de visualización muestra vúmetros digitales y rótulos personalizados, además de otros datos. El dispositivo también incluye salidas SDI y HDMI que permiten utilizar pantallas profesionales, proyectores o incluso televisores de grandes dimensiones.
Conexiones
Entradas de video SDI
4 x SD/HD de 10 bits
Salidas de video SDI
1 x HD
Velocidades de transmisión SDI
270 Mb/s, 1.5 Gb/s, 3 Gb/s
Salidas SDI para visualización simultánea
1 x HD de 10 bits
Salidas HDMI para visualización simultánea
1 x HDMI con conector tipo A. Reconoce los datos identificatorios del monitor (EDID).
Resincronización SDI
Ajuste automático SD/HD en todas las salidas SDI.
Entrada de referencia
No disponible
Velocidad de transferencia
Detección automática de señales SD/HD.
Actualizaciones
Interfaz USB 2.0 de alta velocidad (480 Mb/s).
Configuración
USB 2.0
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Formatos 2K
DCI 2K 23.98p, DCI 2K 24p, DCI 2K 25p
Formatos de transmisión HD (SDI/HDMI)
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M-B, ITU‑R BT.656, ITU‑R BT.601
Vúmetros
Vúmetros en cada ventana.
Distribución de fuentes
No disponible
Muestreo de video SDI
4:2:2
Muestreo de audio SDI
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Precisión cromática SDI
4:2:2 de 10 bits.
Espacios cromáticos SDI
YUV
Ajuste automático SDI
Selección automática SD/HD en cada entrada para procesar distintos formatos televisivos independientemente.
Metadatos SDI
Identificación de la carga útil según la norma SMPTE 352M.
Control
Panel de control integrado
No disponible
Panel de control externo
No disponible
Pantalla
No disponible
Soporte informático
Programa de control
MultiView para Windows® y Mac®.
Actualización del sistema operativo interno
Mediante la aplicación incluida.
Sistemas operativos
Mac 10.15 Catalina,
Mac 11.1 Big Sur o posterior
Windows 10 de 64 bits.
Requisitos energéticos
Alimentación
Incluye fuente de alimentación universal de +12 V con adaptadores para distintas tomas de corriente. Sujetador para cable.
Protección contra cortes de energía
La configuración se mantiene y se restablece de inmediato al encender nuevamente el dispositivo.
Consumo
5.5 W
Voltaje
6-36 V CC.
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento
-20 °C a 45 °C (-4 °F a 113 °F)
Humedad relativa
0 % a 90 % sin condensación
Artículos incluidos
Blackmagic MultiView 4 HD
Fuente de alimentación universal de +12 V con adaptadores para distintas tomas de corriente.
Garantía
3 año de garantía limitada otorgada por el fabricante.
