Descripción

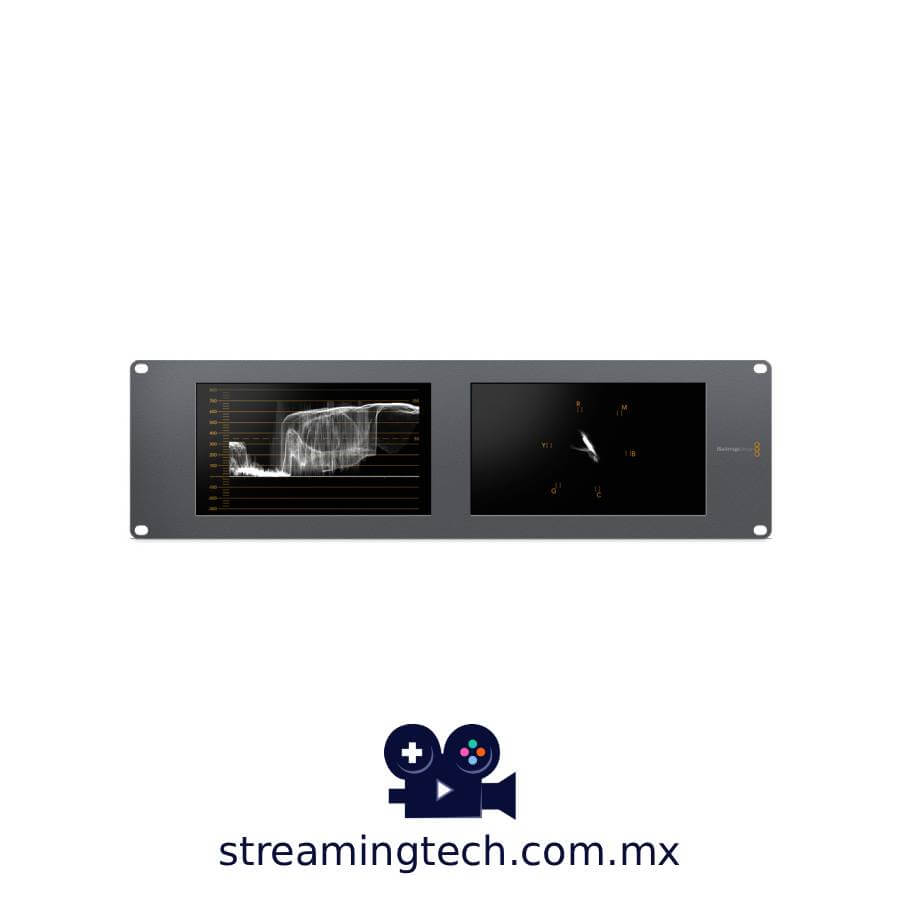

Blackmagic Design SmartScope Duo 4K
El Blackmagic Design SmartScope Duo 4K Rack-Mounted Dual 6G-SDI Monitors es una solución de monitoreo para producciones en estudio y en locación, capaz de mostrar video con resoluciones de hasta 3840 x 2160 a 30p.
Cuenta con dos monitores de 8″, cada uno con entrada y salida SDI en bucle (loop-through). Las entradas son auto-detectables y auto-seleccionables, por lo que no es necesario preocuparse por coincidir con el formato de entrada; el monitor mostrará cualquier formato compatible que se le envíe.
El usuario puede elegir mostrar la señal de video de entrada o una de seis vistas de instrumentos (scopes), mientras la señal de video pasa a través del monitor hacia otros dispositivos de destino.
La configuración inicial se realiza conectando el monitor vía USB a la red. Después, se puede controlar mediante el software incluido a través de conexión Ethernet, lo que permite ajustar brillo y color, así como seleccionar el modo de visualización (video o scope).
El SmartScope Duo 4K también incluye un indicador Tally alrededor del borde de la imagen, compatible con sistemas de Tally estándar de la industria. La unidad ocupa 3 unidades de rack de altura, pero tiene menos de 5 cm de profundidad (incluyendo conectores), ideal para camiones de producción donde el espacio es limitado.
Además, el monitor invierte automáticamente la imagen si se instala al revés.
Monitoreo de señales SD/HD/3G/6G-SDI
El SmartScope Duo 4K permite monitorear video en SD, HD, 2K y UHD 4K (3840 x 2160).
Las entradas son auto-detectables y conmutables para coincidir con el formato de video de entrada compatible. Cada monitor cuenta con una entrada 6G y una salida 6G en bucle con re-clocking.
Vista de Video o Instrumentos (Scopes)
Es posible elegir entre la señal de video o una de seis vistas de medición de la señal:
Waveform: Muestra el componente de luminancia de la señal de video en una escala IRE.
Vectorscope: Mide con precisión los colores de la señal de video, útil para igualar cámaras o ajustar el matiz en salidas de reproductores.
Parade: Disponible en modo RGB o YUV.
RGB Parade: Verifica colores ilegales, representándolos contra la escala IRE.
YUV Parade: Muestra el video componente YUV tal como se transmite por el cable SDI.
Vistas de audio: Permite monitorear 16 canales de audio, verificando niveles y fase. Se pueden ver todos los canales simultáneamente o analizar la fase estéreo de pares de audio SDI, con visualización en un medidor XY para detectar audio fuera de fase.
Histograma: Muestra la distribución de píxeles desde negro hasta blanco, ayudando a verificar exposición general y detalle en las zonas brillantes.
Control por software

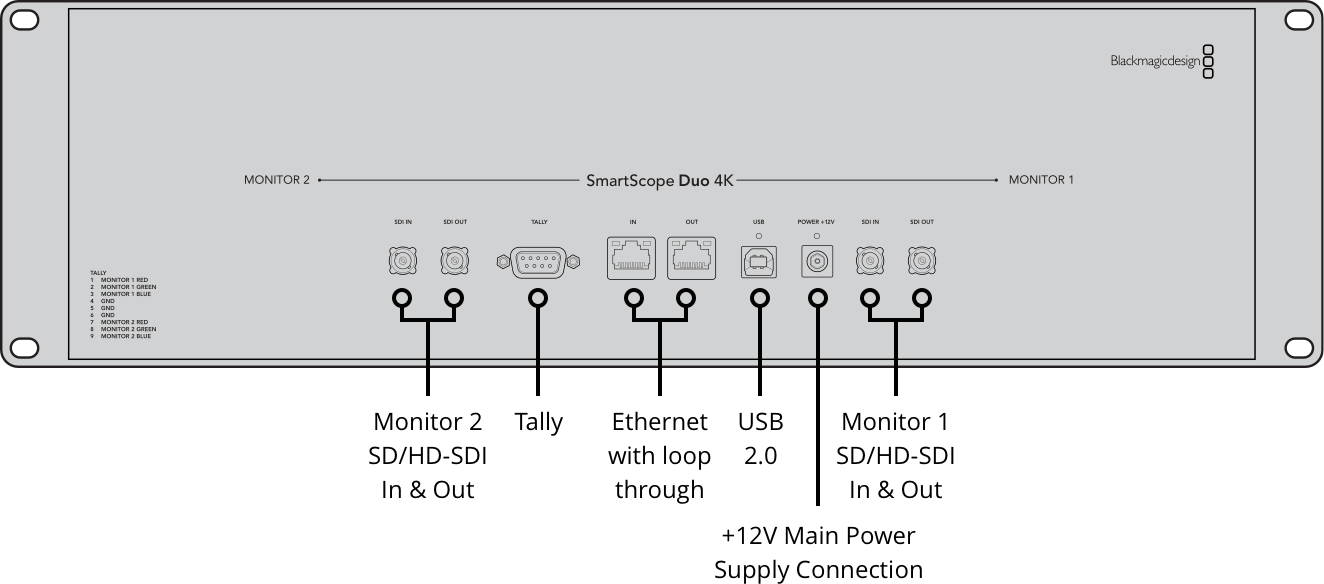

Incluye puertos Ethernet de entrada y salida, así como un puerto USB 2.0 para configuración inicial.
Después, se utiliza el software gratuito para Mac o Windows mediante conexión Ethernet para seleccionar vistas y ajustar brillo y color.
Tally
Cada monitor soporta la función Tally con bordes de colores que indican estados como preview, on air y grabación. El conector Tally es compatible con mezcladoras y sistemas de automatización estándar.
Instalación reversible
Los monitores SmartView pueden instalarse en la parte superior o inferior del rack. Detectan automáticamente la orientación y rotan la imagen según sea necesario. También es posible desmontar el panel frontal y girarlo 180°.
