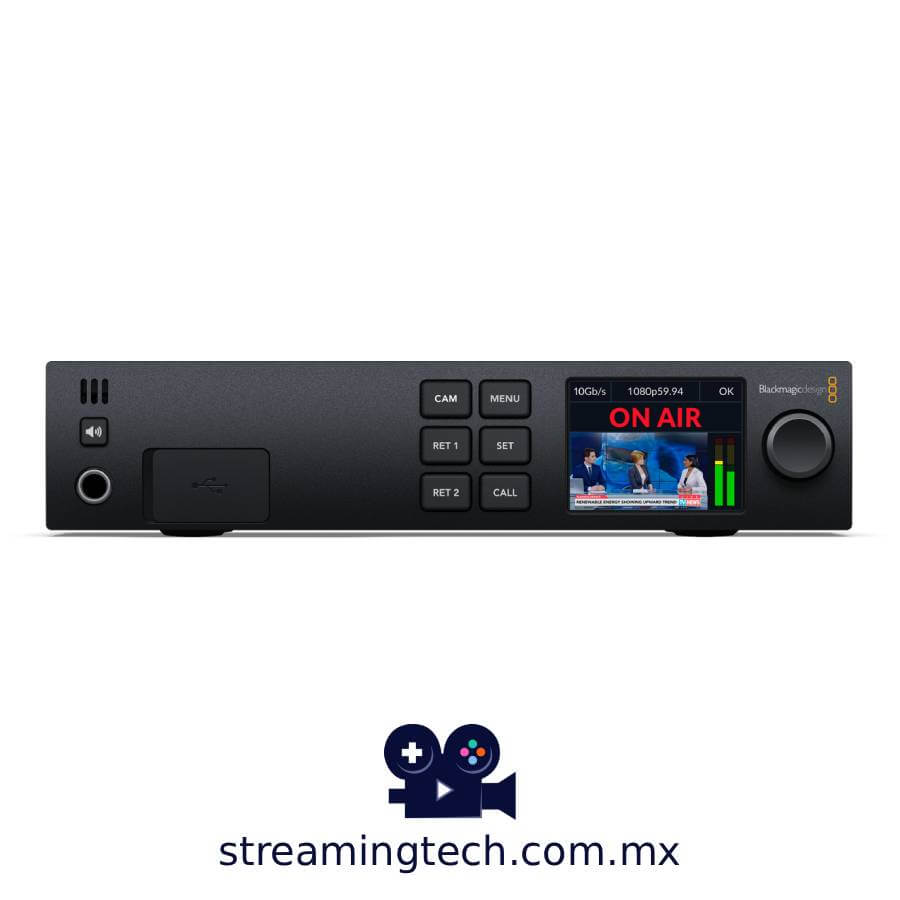

Descripción
Gracias a la compatibilidad de los modelos Blackmagic Studio Converter y Blackmagic Studio Camera Pro con la tecnología Ethernet 10G es posible transmitir las imágenes, la señal de retorno, el código de tiempo, los sincronismos, la comunicación y los comandos de control a través de un solo cable de cobre convencional, en lugar de uno de fibra óptica, lo cual brinda los mismos beneficios pero a un precio mucho más económico. El dispositivo Blackmagic Studio Fiber Converter permite separar todas las conexiones audiovisuales en el estudio e incluye una fuente de alimentación que suministra energía a la cámara mediante el mismo cable Ethernet.

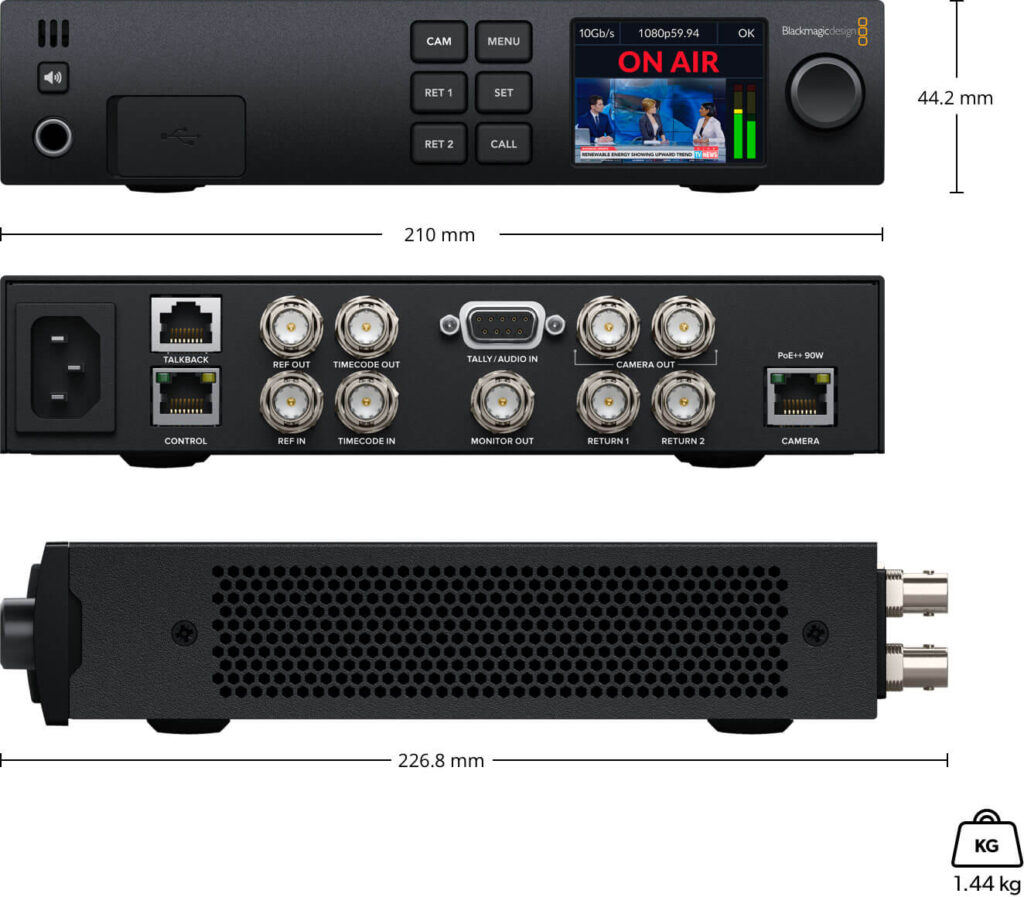

Especificaciones Fisicas
Especificaciones Técnicas
Conexiones
Entradas de video SDI
2
Salidas SDI
2
Salidas de monitorización SDI
1
Velocidades de transmisión
1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s
Altavoz integrado
Mono
Entradas de audio analógico
1 conector de 9 pines para una entrada de audio principal con dos canales analógicos.
Salidas de audio analógico
1 x 6.35 mm para auriculares.
Entradas de audio SDI
1 de retorno con 2 canales integrados en señales 1.5G, 3G, 6G y 12G.
4 canales para la comunicación (13, 14, 15 y 16).
2 de retorno con 2 canales integrados en señales 1.5G, 3G, 6G y 12G.
Salidas de audio SDI
2 canales integrados en 1 señales 1.5G, 3G, 6G y 12G.
4 canales para la comunicación (13, 14, 15 y 16).
Conexiones para código de tiempo
1 entrada BNC, 1 salida BNC
Conexiones para señales de referencia
1 entrada BNC, 1 salida BNC
Tri-Sync o Black Burst.
Sistema de intercomunicación
Canales 13 y 14 para la comunicación con el equipo de ingenieros.
Canales 15 y 16 para la comunicación con el equipo de producción.
Puerto RJ-45 para sistemas de comunicación analógicos externos.
Pantalla
Pantalla LCD de 2.2”
Ethernet
1 puerto RJ-45 PoE 10 Gb/s para fibra óptica SMPTE a través de cable de red Cat 6A
1 puerto 1Gb/s para control externo y actualización del dispositivo
Interfaz informática
1 puerto USB-C
Formatos compatibles
Formatos HD
1080p23.98, 1080p24, 1080p25, 1080p29.97,
1080p30, 1080p50, 1080p59.94, 1080p60,
1080i50, 1080i59.94, 1080i60
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97,
2160p30, 2160p50, 2160p59.94, 2160p60
Conformidad SDI
SMPTE 292M, SMPTE 424M, SMPTE 425M (nivel A/B), SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 y SMPTE 2082-10.
Muestreo de audio
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Muestreo de video
4:2:2
Precisión cromática
10 bits
Espacios cromáticos
REC 2020, REC 709
Definiciones compatibles
Opciones: HD, 3G, 6G y 12G.
Control
Panel de control integrado
7 botones y mando giratorio para acceder al menú y los distintos ajustes. Pantalla LCD a color de 2.2 pulgadas.
Control externo
Puerto RJ-45 1Gb/s Ethernet
Soporte informático
Programas incluidos
Camera Utility para actualizaciones del firmware.
Sistemas operativos
Mac 13.0 (Ventura),
Mac 14.0 (Sonoma) o posterior
Windows 10 y 11.
Requisitos energéticos
Fuente de alimentación
Entrada para corriente alterna de 100 – 240 V.
Fuente de alimentación
1 fuente interna x 100–240 V CA 50/60 Hz.
Consumo
40 W (máx.) más consumo energético de la cámara
Accesorios opcionales
Blackmagic Universal Rack Shelf
Blackmagic Studio Camera 6K Pro
Blackmagic Studio Camera 4K Pro G2
Blackmagic Studio Camera 4K Pro
Especificaciones ambientales
Temperatura de funcionamiento
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento
–20 °C a 45 °C (–4 °F a 113 °F)
Humedad relativa
0 % a 90 % sin condensación
Artículos incluidos
Blackmagic Studio Converter
Garantía
1 año de garantía limitada otorgada por el fabricante.
